全自动阀口包装机设计方案

信息来源:三维技术     责任编辑:全自动包装秤01     编辑时间: 2020-03-27 11:08

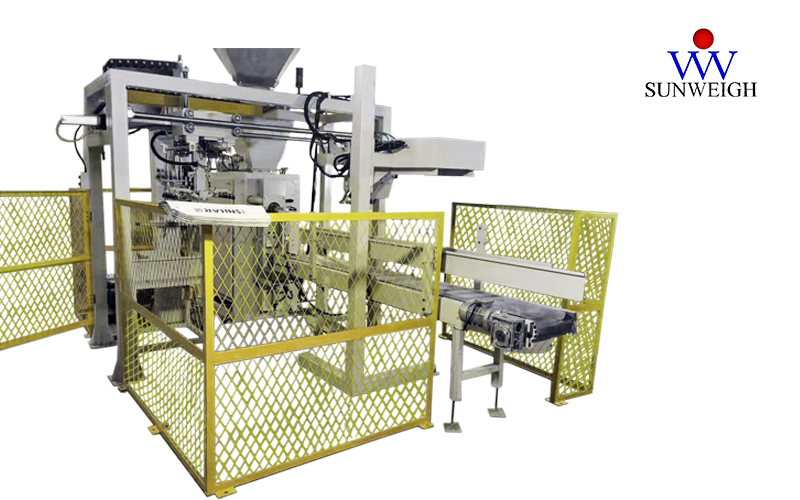

全自动阀口袋包装机是在半自动阀口包装机的基础上开发研制的新一代自动化包装机。全自动阀口包装机适用范围广,能适用于各种粉体、超细粉体或细粒状物料包装,在钛白粉、石膏粉、腻子粉、干粉砂浆以及精细化工等行业得到广泛应用 。

全自动阀口包装由自动供袋、自动称重、超声波封口、输送设备等装置组成。

自动供袋系统

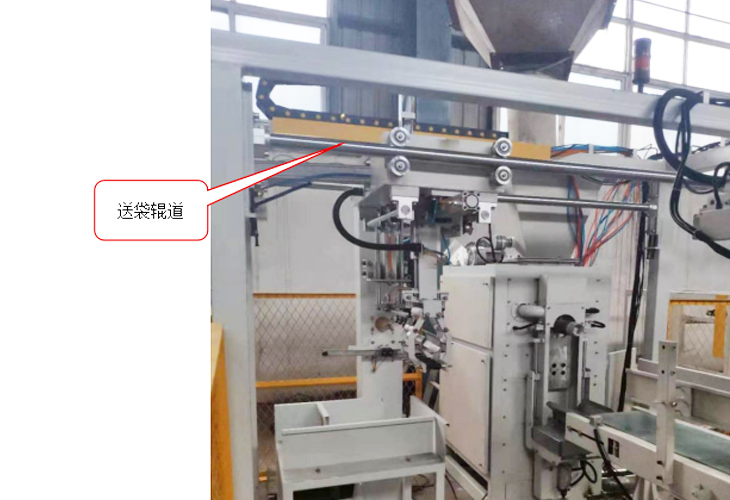

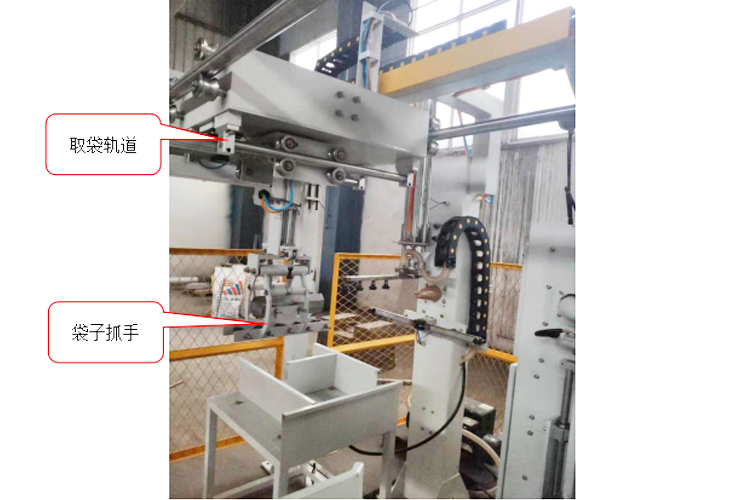

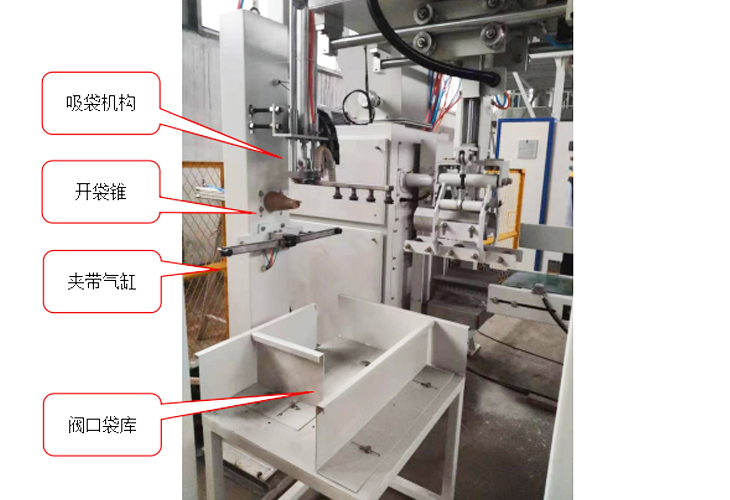

自动供袋系统是由吸袋机构、夹带架构、开袋机构、送袋机构、套袋机构等组成。

其工作流程:将袋子放在袋库中,由系统控制吸袋气缸将袋子吸起,在上升的过程中由夹带机构将袋子夹住,再由开袋机构将袋口打开,最后由气缸拖动套袋机构将袋子套在出料口上,至此完成一套上袋动作。








自动称重系统

当系统检测到套袋完成的信号后,程序控制电机启动,绞龙开始工作,供料开始,当传感器检测到接近设定目标值时,电机开始减速,带动绞龙慢给料以控制精度。

输送设备

全自动阀口包装机配有3米皮带输送机。当物料填充完成后,由气缸将整袋推出下料口,由皮带输送机输送至超声波封口处

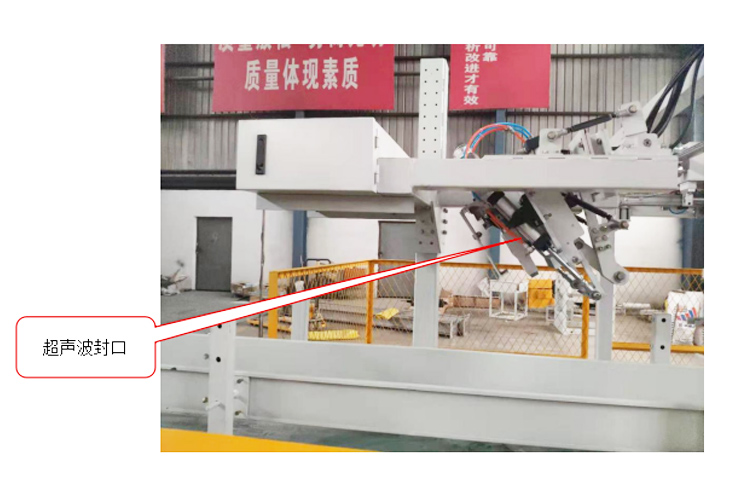

超声波封口系统

超声波封口是超声波塑料焊接机的一种,利用超声波聚能器作用在包装容器封口部位,,以封闭包装容器的机器。通过上焊件把超声能量传送到焊区,由于焊区即两个焊接的交界面处声阻大,因此会产生局部高温。又由于塑料导热性差,一时还不能及时散发,聚集在焊区,致使两个塑料的接触面迅速熔化,加上一定压力后,使其融合成一体。当超声波停止作用后,让压力持续几秒钟,使其凝固成型,这样就形成一个坚固的分子链,达到焊接的目的,焊接强度能接近于原材料强度,适合塑料容器的包装。
       超声波封口具有以下优点:
a、速度快,强度高、密封性好;
b、取代传统的焊接/粘接工艺,成本低廉,清洁无污染且不会损伤工件;
c、过程稳定,所有焊接参数均可通过软件系统进行跟踪监控,一旦发现故障很容易进行排除和维护。

配置清单及技术参数

序号 名称 产地 数量 规格型号 备注
自动供袋 吸袋装置 枣庄三维 1套 SE40*350S气缸1只 含袋库、立柱
        SE50*700S气缸1只
        2JSY320-32角阀座1只
        XD-063上海真空泵
  夹袋装置 枣庄三维 1套 TCL40*125S气缸1只


        SE50*300S气缸1只
  供袋装置 枣庄三维 1套 含气缸1只
秤体 秤体 枣庄三维 1套
  传感器 中航电测 2只 H6G-C3-150KG-3B6
  制动电机   1台 YVP112M-6-2.2kw 含皮带
  电机   1台 RV63-60-0.75KW
  接近开关   1只 NBN4-12GM50-EO
  轴承   2只 PH209
  气缸   2只 SC40*125TC
控制 仪表 杰曼 1台 8804C2 含所用开关旋钮及断路器
  触摸屏 威纶 1台 MT8012IE
  变频器 三菱 1只 2.2KW
  电磁阀 亚德客 4只 4V410-15
  电磁阀 亚德客 11只 4v210-08
  两通阀 费斯托 2只
  气动两联件   1只 GFC4000-1
  PLC模块 西门子 1只 CPU1214模块
      2只 SM1223
  热过载继电器及交流接触器   4只
  固态继电器   7只 KS33
  固态继电器   5只 KS34
  流量开关 SMC 2只
  线缆 枣庄三维 1套
  桥架 枣庄三维 1套
封口 超声波封口机 枣庄三维 1套
输送 皮带输送机 枣庄三维 1套 0.37KW 含电机减速机
护栏 安全护栏 枣庄三维 1套   黄色

技术参数


型号规格 称量范围 分度值 称量精度 称量速度
DCS-50F 10-50kg 10g 0.2%F、S 200-300bag/h
工作环境 电源 功率 气压 耗气量
相对湿度≤90% AC380V 50Hz 9kw 0.4-0.8Mpa 5--6m³/h
